主要结构及其工作原理

纸张分切机由机架、传动系统、收放料机械及张力控制装置、牵引构件、分切支架、废料收卷与排放装置等组成。它是将原材料分切成若干条独立单元，其工作原理是将原材料固定在放料上放料轴的一端装有磁粉张力控制器来恒定原材料所需的张力，再经过一对橡胶辊来牵引原材料，经刀片切割成若干条。再经过各导辊导引至A、B收卷轴进行收卷成品。它的传动由主电机带动牵引橡胶辊及收料轴同步运转而达到牵引走料及成品收料的目的。

1.机架与传动系统：机架由左右墙板与撑挡以及放料机械组成.传动系统主要是用来牵引原料、收卷成品，它是由变频无级调速电机将动力通过电机V型带使牵引胶辊运转，主牵引胶辊与从动牵引胶辊紧贴而同步运转牵引原料行走，通过主动牵引辊带动下圆刀轴同步运转而达到更好的分切要求，通过下圆刀轴带动收卷A和收卷B进行同步运转，从而达到收料的目的。

2.收料机构及其张力装置：收料机构主要有链条、同步轮、磁粉离合器、以及气胀轴等机件组成.由一个单独电机控制两根收卷轴运转，只要调节磁粉离合器的电流，即可改变收料轴的张力大小。

3.牵引构件：牵引构件主要有一对牵引胶辊和若干条硬质氧化过的铝辊组成，起到牵收原料行走供成品收卷用.它的动力来源于电机通过V型带传递给主动牵引胶辊使其运转。

4.分切刀架：分切刀架有圆刀分切、直刀分切.操动手柄通过平面凸轮能使圆刀作微量的轴向移动调节圆刀刃口与垫套凹槽的剪切间隙。

5.废料收卷与排放：废料通过风管利用鼓风机的风力排放出去。

6.放料机构及自动纠偏：放料机构主要有放料轴，支撑块，气缸，底座，左右移动座等组成自动纠偏装置：有光电开头、纠偏导辊、左右支架、纠偏移动板，滚珠螺母和丝杆，同步电机及左右限位开关组成。

产品介绍

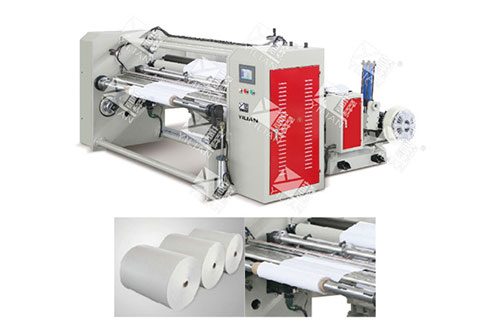

GSFQ1100-1700空架式高速纸张分切机

主要特点：

1. 采用圆刀分切，分切精度高，操作方便，切刀可任意调节
2. 采用A、B轴独立收卷，自动装卸，操作方便
3. 收卷轴采用气胀轴，张力自动控制，可表面摩擦；中心卷取，成品收卷整齐、紧凑
4. 放料架采用液压梧州自动提升功能
5. 废边自动吸入排放装置
6. 本机采用变频调速，PLC自动控制，选用进口光电纠偏装置，自动计米，报警停车，张力数字显示等先进功能

技术参数：

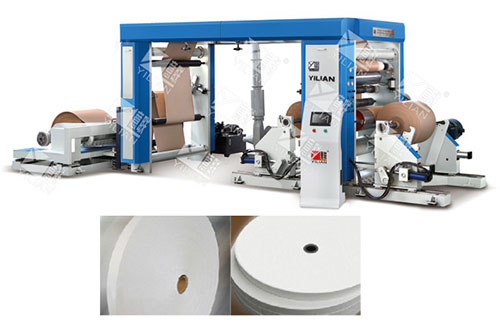

LFQJ2000型礼品纸分切机

主要特点：

本机适用于纸张、商标、烟标、挂历、酒盒、扑克、纸塑复合等卷料的纵向、横向剪切。功能：圆刀分切、自动上料、光电跟踪，具有电量控制、变频调速、定厂装置、自动计数、声控报警等功能。

技术参数：

用途：

本机适用于各种纸类、纸塑复合类、彩印复合类等大型卷筒包装材料的截切。广泛用于纸品加工界、印刷包装行业等。

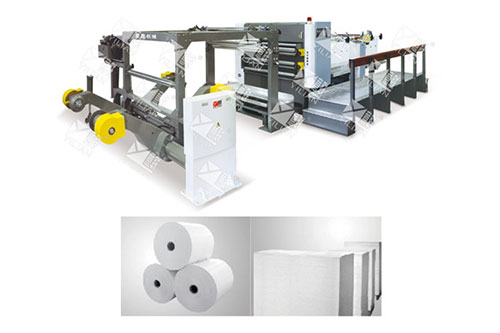

GDJA-1400/1700双臂滚刀式伺服驱动电脑切纸机

主要特点：

GDJA型卷筒切线机采用台湾及英国的先进技术，AC伺服马达传动，切纸速度稳定；进口精密轴承及切断刀，切断精度高；青触式电脑界面控制，操作简单，构造简单的反曲架，保证纸张的平坦，是目前造纸业及印刷业中普通采用的纸品加工机械。

技术参数：
